Разборка корпуса приставки Xbox 360 Slim

13.04.2011, 00:40 Добавлена в: Пособия и инструкции от New-Wave комментариев (2)

Разбираем корпус приставки Xbox 360 Slim для этого достаточно иметь две простые вещи под рукой :
-Отвёртка с насадкой;
- Тонкая длинная палочка (или другой аналог) для снятия боковых заглушек.

---

1) Сперва извлечем жесткий диск из Xbox 360 Slim

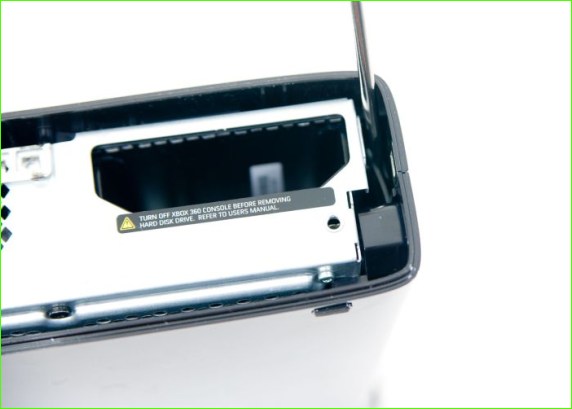

Убираем заглушку жесткого диска

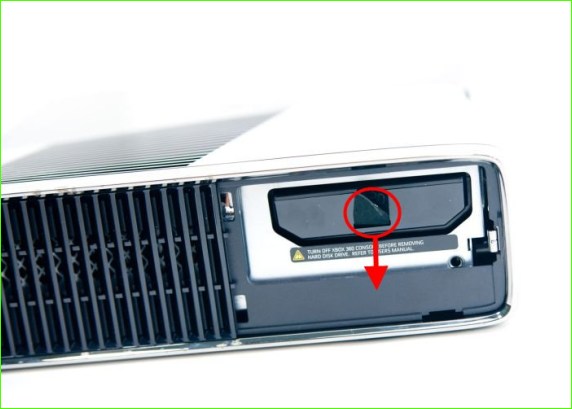

Вытаскиваем жесткий, вытянув его за шнурок

---

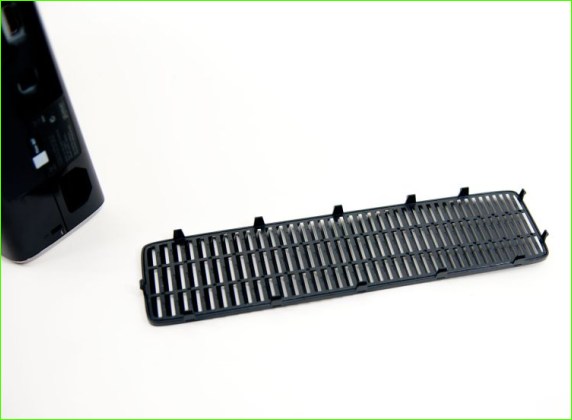

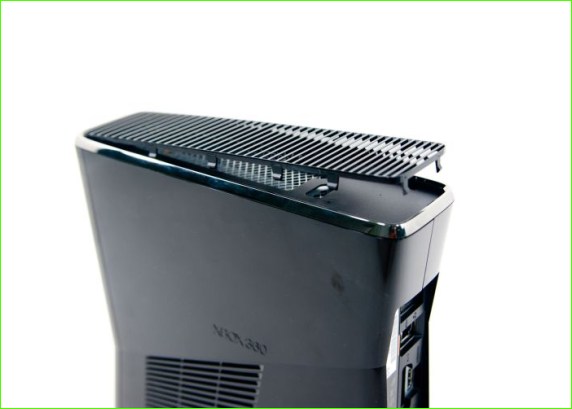

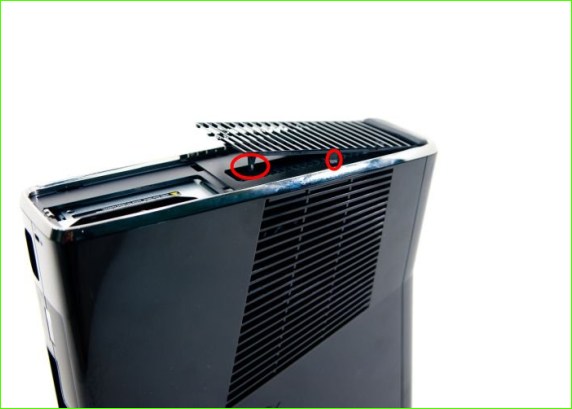

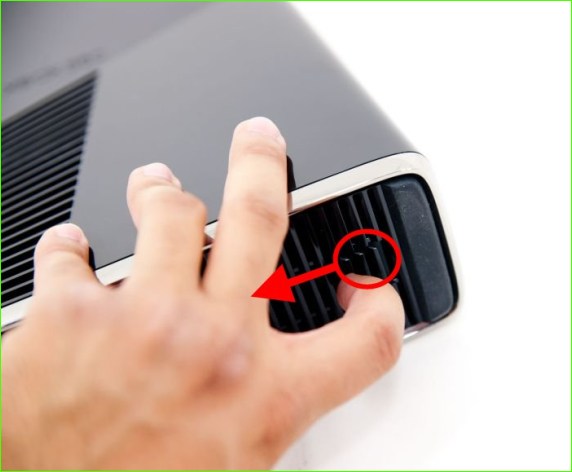

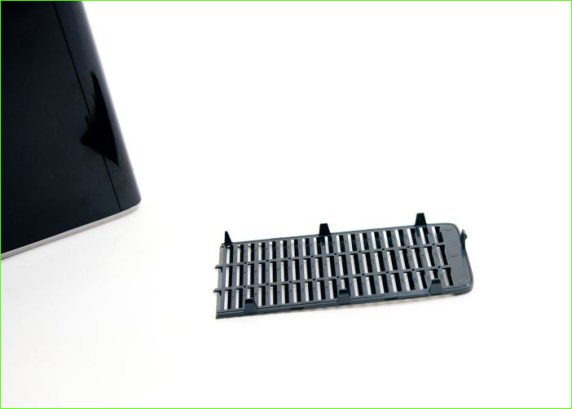

2) Отодвигаем клипсы через вентиляционные отверстия консоли и снимаем пластиковую заглушку консоли:

---

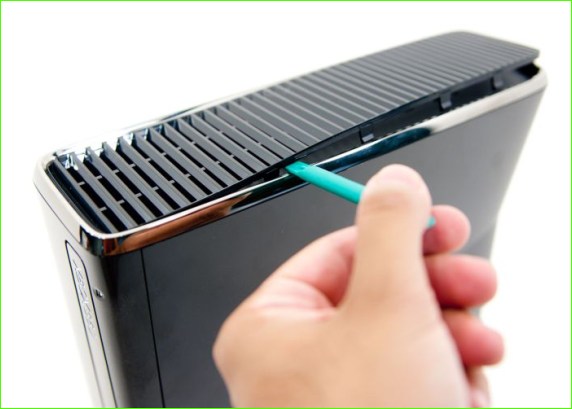

3) Со стороной без жесткого диска будет немного сложнее. Можно попробовать отодвинуть клипсы через вентиляционные отверстия, либо тонким инструментом (тонкой отверткой и т.д.) раздвинуть панели (сделать щель) между заглушкой и самим корпусом консоли, как указано на рисунке ниже:

---

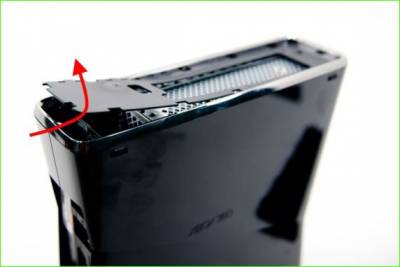

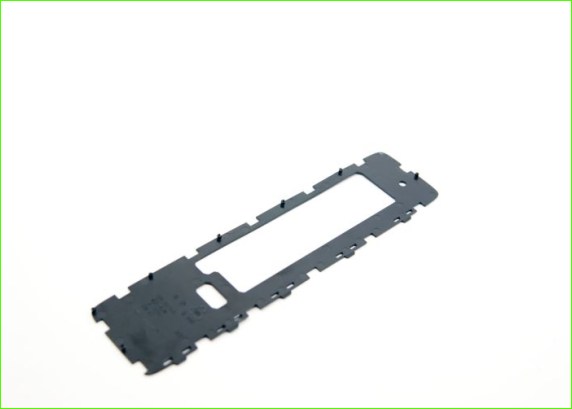

4) Поддеваем черную заглушку тонким инструментом и аккуратно "вырываем":

---

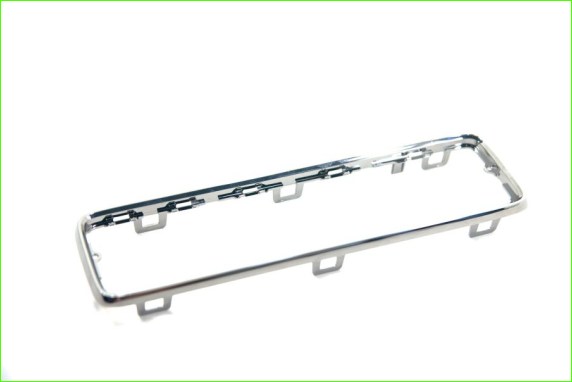

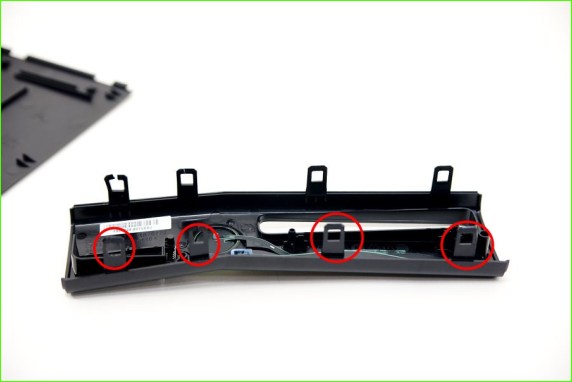

5) Поддеваем защелки тонким инструментом по периметру, как показано на картинке ниже и "удаляем" серебряную полоску:

---

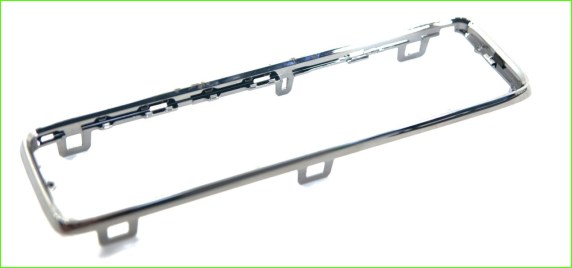

6) С обратной стороны проделываем тоже самое:

---

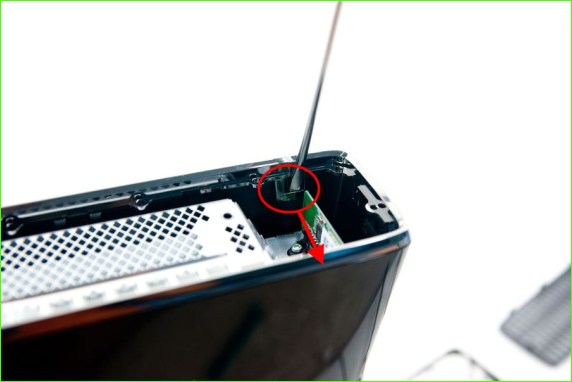

7) Точно так же, тонким инструментом поддеваем и отодвигаем две защелки:

---

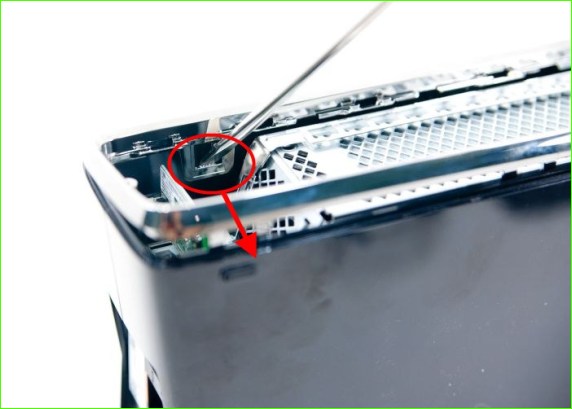

8) И одну - с другой стороны:

---

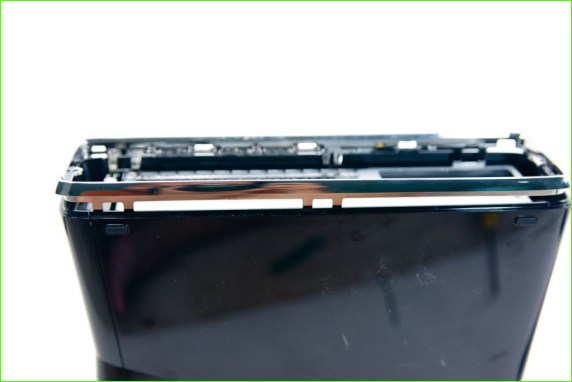

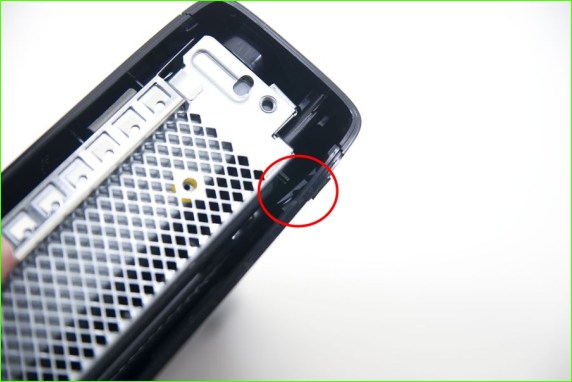

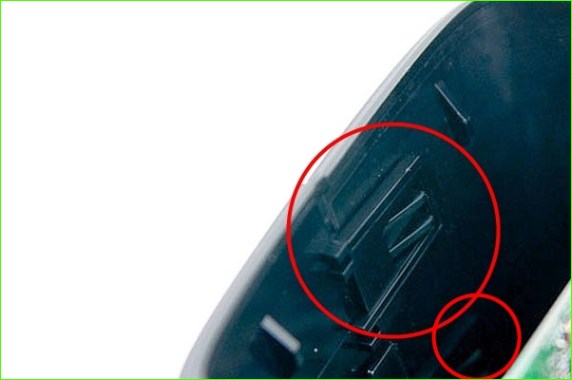

9) Далее, когда защелки на задней части корпуса будут "раскрыты", медленно и аккуратно "расширяем" корпус от задней стороны в сторону "лица", чтобы можно было "раскрыть" следующие защелки на лицевой панели:

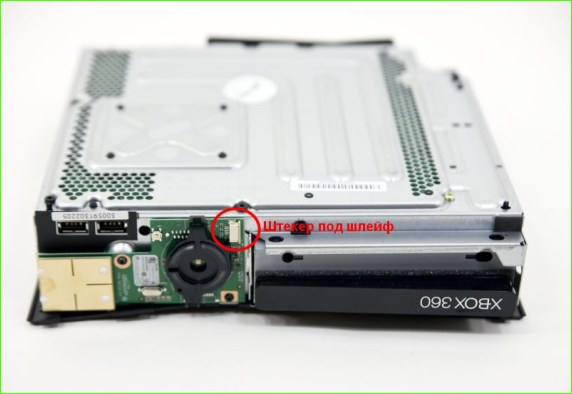

Будьте осторожны, снимая лицевую панель консоли, т.к. от лицевой панели идет шлейф к панельке, на которой установлена антенна, диоды состояния консоли и т.д:

---

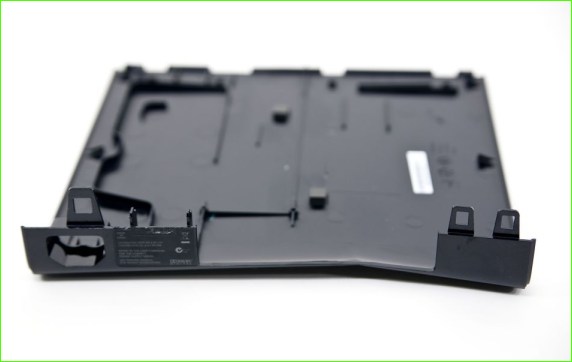

10) "Раскрыв" все защелки, нижняя декоративная панель консоли снимается без труда:

---

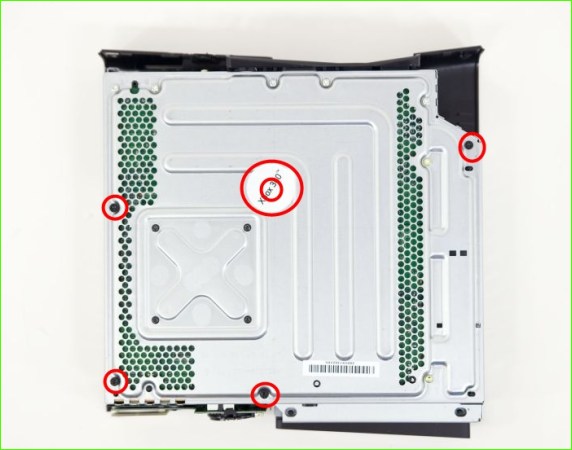

11) Откручиваем пять винтов. Один из них спрятан под гарантийной пломбой, которую необходимо удалить:

---

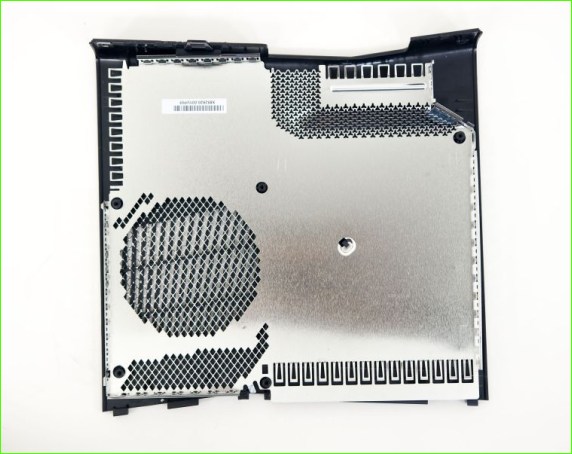

12) Снимаем верхнюю декоративную панель консоли:

---

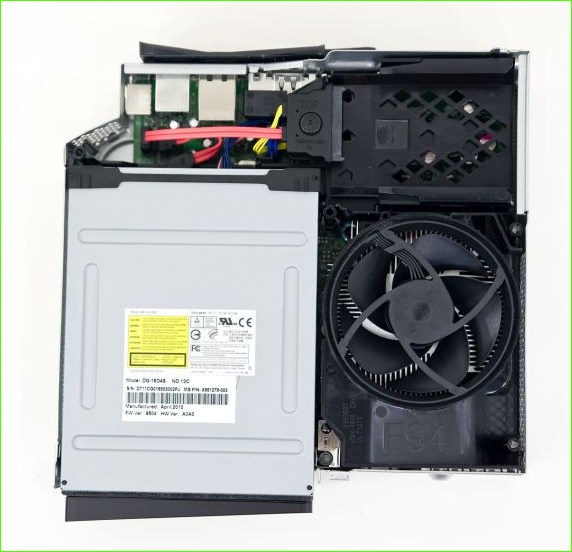

13) Корпус приставки полностью снят. Теперь мы имеем полный доступ к составляющим Xbox 360 Slim:

---

P.S. материал собран по данным из интернет-видео. Есть вероятность незначительных не стыковок, в реальных условиях разборки консоли. Если найдете, то пожалуйста отпишите, чтобы сделать статью более правильной.

Видео для наглядности
